Reverzný solenoid 12V 100/400A pre navijáky

Solenoid určený pre jednosmerné záťaže na reverzáciu (opačnú rotáciu) elektromotorov používaných napríklad v navijakoch, priemyselných vozíkoch, námorných aplikáciách. Má zabudovanú poistku proti poruche, takže ak sú obe cievky pod napätím súčasne, usporiadanie kontaktov sa rozpojí.

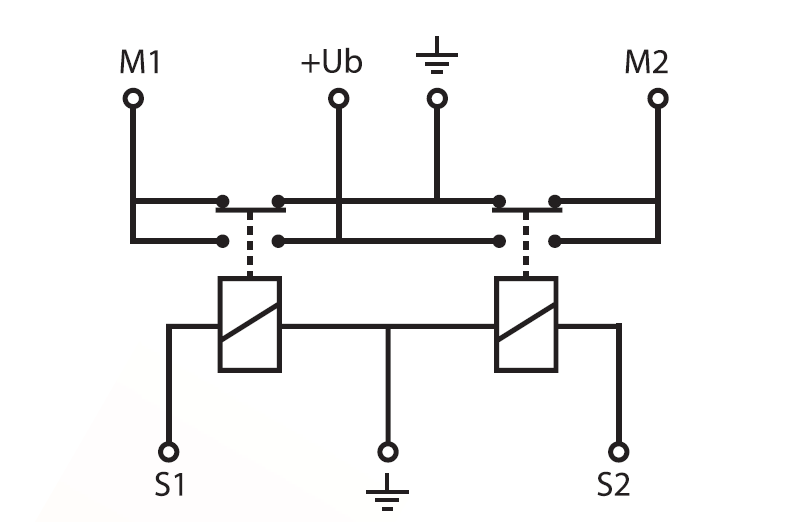

Svorky M1 a M2 sú pripojené k motoru (napr. navijaku). V nečinnom stave sú M1 aj M2 pripojené ku kostre. Ak je svorka S1 pripojená k +Ub, solenoid 1 sa zatiahne. Teraz je M1 pripojený k +Ub, M2 je stále pripojený ku kostre. Motor sa točí. Ak sa prúd na S1 odpojí a S2 bude pripojený k +Ub, solenoid 1 sa vypne a solenoid 2 sa zatiahne. Teraz je M1 pripojený k zemi a M2 je pripojený k +Ub. Motor sa roztočí do opačného smeru.
